그래프(1)

완전 그래프

각 정점에서 다른 모든 정점을 연결해 최대로 많은 간선 수를 가진 그래프



무방향 그래프 최대 간선 수: n(n-1)/2개

방향 그래프 최대 간선 수: n(n-1)개



그래프 구현

-인접 행렬

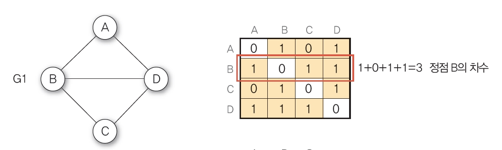

무방향 그래프

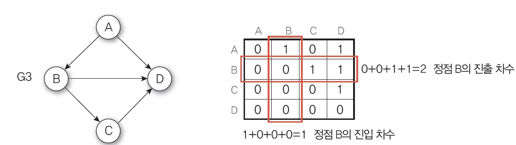

방향 그래프

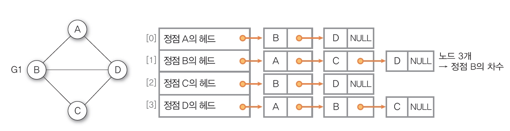

-인접 리스트



무방향 그래프

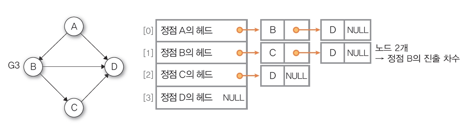

방향 그래프



그래프 순회

-깊이 우선 탐색, DFS

시작 정점의 한 방향으로 갈 수 있는 경로가 있는 곳까지 깊이를 탐색해 가는 법

가장 마지막에 만났던 갈림길 간선의 정점으로 가장 먼저 되돌아가서 다시 깊이 우선 탐색을 반복해야 하므로 후입선출 구조의 스택 사용



1. A를 시작으로 깊이 우선 탐색 시작

스택: Null



2. A에서 방문하지 않은 정점 B, C가 있어서 A를 스택에  push, 이 중에서 오름차순에 따라 B를 선택

스택: A



3. B에 방문하지 않은 정점 D, E가 있어서 B를 스택에 push, 이 중에서 오름차순에 따라 D를 선택

스택: A B



4. D에 방문하지 않은 정점 G가 있어서 D를 스택에 push, G를 탐색

스택: A B D



5. G에 방문하지 않은 정점 E, F가 있어서 G를 스택에 push, 오름차순에 따라 E를 선택

스택: A B D G



6. E에 방문하지 않은 정점 C가 있어서 E를 스택에 push, C를 탐색

스택:  A B D G E



7. C에서 방문하지 않은 정점은 없어서 E를 삭제

스택: A B D G



8. G에서 방문하지 않은 정점 F가 있어서 F를 탐색



9. 스택에서 맨 위에 정점에서 방문하지 않은 정점이 없으면 스택이 없을 때 까지 계속 삭제



-너비 우선 탐색, BFS

시작 정점을 결정하여 방문하고 인접 정점 중에서 방문하지 않은 정점을 차례로 방문하면서 큐에 enQueue한다.

방문하지 않은 인접한 정점이 없으면 큐에서 deQueue하고 큐가 공백이 될 때까지 반복



1. A를 시작으로 너비 우선 탐색

큐: Null



2. A에서 방문하지 않은 모든 인접 정점 B, C를 방문하고 큐에 enQueue

큐: B C



3. 정점 A에 인접한 정점들을 처리했으므로 다음 정점을 찾기 위해 deQueue를 하여 B를 받는다.

B를 삭제하고 D, E를 삽입

큐: C D E



4. 정점 B를 처리하고 C를 삭제하고 C의 인접 정점을 처리한다. 하지만 C에는 방문하지 않은 인접 정점이 없다.

큐: D E



5. 정점 D를 삭제하고 인점 정점 G를 처리한다.

큐: E G



6. E에는 방문하지 않은 인접 정점이 없어서 E를 삭제하고 G에서 인접 노드를 찾는다.

큐: G



7. G에서 방문하지 않은 정점 F를 방문한다.

큐: F



8. F는 모드 인접 정점을 방문해서 큐에서 삭제

큐: Null



신장 트리

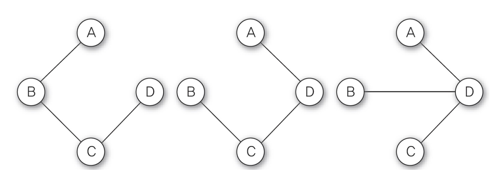

신장 트리: n개의 정점으로 이루어진 무방향 그래프에서 n개의 모든 정점과 n-1개의 간선으로 만들어진 트리

깊이 우선 신장 트리: 깊이 우선 탐색을 이용하여 생성된 신장 트리

너비 우선 신장 트리: 너비 우선 탐색을 이용하여 생성된 신장 트리



최소 비용 신장 트리

무방향 가중치 그래프에서 간선들의 가중치 합이 최소인 신장 트리



• 최소 비용 신장 트리를 만드는 알고리즘

1. 크루스칼의 알고리즘

2. 프림의 알고리즘

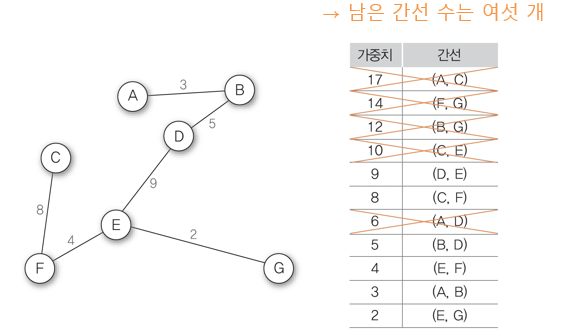

-크루스칼의 알고리즘Ⅰ

가중치가 높은 간선을 제거하면서 최소 비용 신장 트리를 만드는 방법

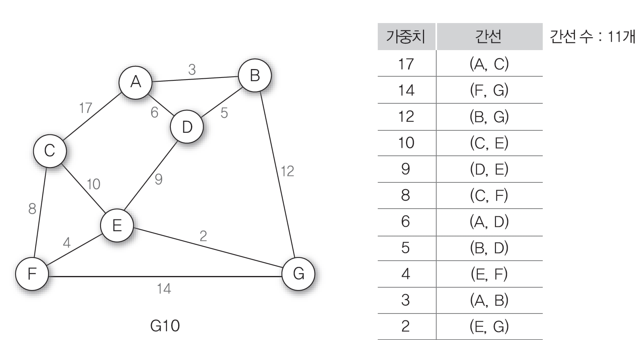

그래프 G10의 간선을 가중치에 따라 내림차순 정렬 -> 가중치가 높은 간선부터 제거한다.(간선이 n-1개가 남을 때까지 반복)



쭉 제거하다가 (D, E)를 제거해야 하는데 (D, E)를 제거하면 그래프가 분리되어서 다음으로 가중치가 높고 분리가 안되는 (A, D)를 제거



-크루스탈 알고리즘 Ⅱ

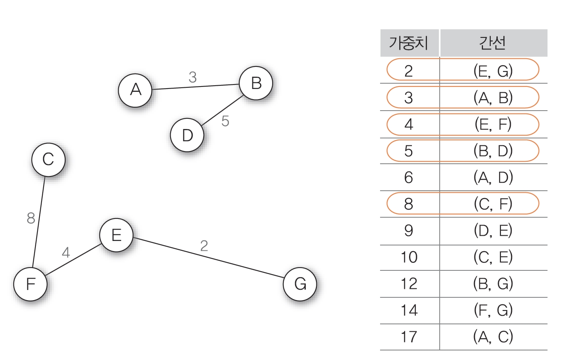

가중치가 낮은 간선을 삽입하면서 최소 비용 신장 트리를 만드는 방법

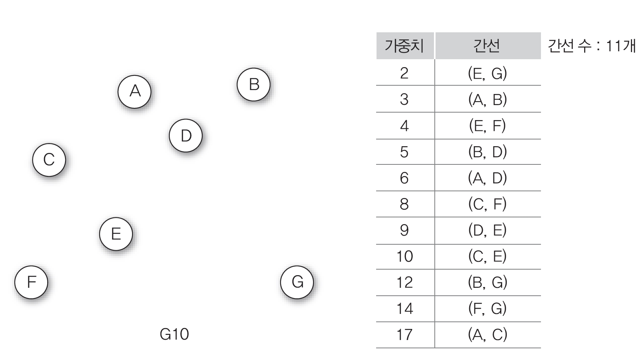

그래프 G10의 가중치에 따라 오름차순으로 정렬 -> 위에서 부터 간선의 수가 n-1이 될 때까지 삽입



(A, D)를 삽입했는데 사이클이 생성되어 삽입할 수 없고 다음 간선을 삽한다.

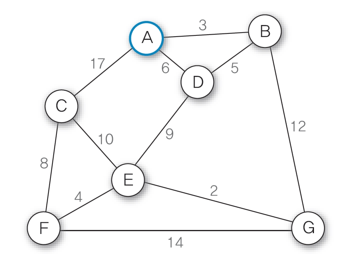

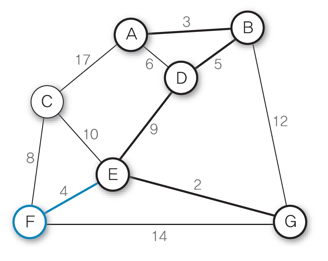

-프림 알고리즘

간선을 정렬하지 않고 하나의 정점에서 시작해 트리를 확장해 나가는 방법



시작 정점을 선택 -> 인접 노드 중에서 가중치가 가장 낮은 간선을 연결하여 트리 확장 -> 이전에 선택한 정점과 새로 확장된 정점, 2개에서 연결된 모든 간선 중에서 가중치가 낮은 간선을 삽입(사이클이 이루어지면 안됨) -> n-1개가 삽입될 때까지 반복



(A, B) -> (B, D) -> (D, E) -> (E, G)



여기서 G의 인점 노드 가중치는 커서 그 전에 들렸었던 E의 인접 노드 중 가중치가 작은 F로 간다.

(A, B) -> (B, D) -> (D, E) -> (E, G) -> (E, F)



(A, B) -> (B, D) -> (D, E) -> (E, G) -> (E, F) -> (F, C)
